راهنمای جامع کار با دستگاه‌های CNC

راهنمای جامع کار با دستگاه‌های CNC: از مبانی تا بهینه‌سازی و مدیریت

1. مقدمه

دستگاه‌های کنترل عددی کامپیوتری (CNC) انقلابی در صنعت تولید ایجاد کرده‌اند. این فناوری امکان تولید قطعات با دقت بالا، تکرارپذیری عالی و در حجم‌های مختلف را فراهم می‌آورد. از اجزای ساده هواپیما و خودرو گرفته تا قطعات پیچیده پزشکی و الکترونیکی، دستگاه‌های CNC نقش حیاتی ایفا می‌کنند. درک عمیق از نحوه کار، برنامه‌نویسی، عملیات، نگهداری و بهینه‌سازی این دستگاه‌ها برای هر واحد تولیدی امروزی ضروری است. این راهنما به بررسی جامع جنبه‌های مختلف کار با دستگاه‌های CNC می‌پردازد، تا از مبانی اولیه تا تکنیک‌های پیشرفته بهینه‌سازی و مدیریت، شما را راهنمایی کند.

2. مبانی کارکرد دستگاه‌های CNC

برای درک نحوه عملکرد دستگاه‌های CNC، ابتدا باید با مفاهیم پایه، اجزای کلیدی و چگونگی تعامل آن‌ها آشنا شویم.

2.1. مفاهیم پایه

G-code (Geometric code): این زبان برنامه‌نویسی، قلب دستگاه CNC است. G-code دستوراتی را شامل می‌شود که نحوه حرکت ابزار برش (مانند مته، فرز) را در فضا تعریف می‌کنند. این دستورات به دستگاه می‌گویند که ابزار باید در چه مسیری حرکت کند، با چه سرعتی، و در کدام محورها.

• دستورات حرکتی:
  • G00: حرکت سریع (Rapid Traverse) - برای جابجایی سریع ابزار به موقعیت جدید بدون برش.
  • G01: حرکت خطی (Linear Interpolation) - برای حرکت خطی با سرعت فید مشخص، انجام برش.
  • G02: حرکت دایره‌ای با جهت عقربه‌های ساعت (Circular Interpolation, Clockwise).
  • G03: حرکت دایره‌ای خلاف جهت عقربه‌های ساعت (Circular Interpolation, Counter-Clockwise).
• دستورات کنترل موقعیت:
  • G90: برنامه‌نویسی مطلق (Absolute Programming) - موقعیت‌ها نسبت به نقطه مبدأ (صفر قطعه کار) تعریف می‌شوند.
  • G91: برنامه‌نویسی افزایشی (Incremental Programming) - موقعیت‌ها نسبت به موقعیت فعلی ابزار تعریف می‌شوند.
• دستورات هندسی:
  • G17, G18, G19: انتخاب صفحه کاری (XY, XZ, YZ) برای حرکات دایره‌ای.
• دستورات اصلاحی:
  • G40: لغو جبران شعاع ابزار.
  • G41: فعال کردن جبران شعاع ابزار در سمت چپ مسیر برش.
  • G42: فعال کردن جبران شعاع ابزار در سمت راست مسیر برش.
  • G43: فعال کردن جبران طول ابزار.
  • G49: لغو جبران طول ابزار.

M-code (Miscellaneous code): این کدها برای کنترل عملیات جانبی دستگاه استفاده می‌شوند که مستقیماً به حرکت ابزار مربوط نمی‌شوند.

• دستورات اسپیندل:
  • M03: روشن کردن اسپیندل در جهت عقربه‌های ساعت.
  • M04: روشن کردن اسپیندل خلاف جهت عقربه‌های ساعت.
  • M05: خاموش کردن اسپیندل.
• دستورات تعویض ابزار:
  • M06: دستور تعویض ابزار (معمولاً با مشخص کردن ابزار جدید).
• دستورات خنک‌کننده:
  • M07: روشن کردن خنک‌کننده (Mist Coolant).
  • M08: روشن کردن خنک‌کننده (Flood Coolant).
  • M09: خاموش کردن خنک‌کننده.
• سایر دستورات:
  • M30: پایان برنامه و ریست کردن.
  • M00, M01: توقف برنامه (اولی اجباری، دومی اختیاری).

سیستم مختصات (Coordinate System): دستگاه‌های CNC از یک سیستم مختصات سه‌بعدی برای تعریف موقعیت ابزار و قطعه کار استفاده می‌کنند.

• محورهای خطی:
  • X: معمولاً حرکت افقی (چپ به راست).
  • Y: معمولاً حرکت عمودی (جلو به عقب).
  • Z: معمولاً حرکت عمودی (بالا به پایین)، جهت حرکت ابزار به سمت قطعه کار.
• محورهای دورانی: برای دستگاه‌های پیشرفته‌تر (مانند 5 محوره)، محورهای دورانی نیز وجود دارند:
  • A: دوران حول محور X.
  • B: دوران حول محور Y.
  • C: دوران حول محور Z.
• نقاط مرجع (Reference Points):
  • مبدأ ماشین (Machine Zero): نقطه‌ای ثابت در دستگاه که توسط سازنده تعریف شده است.
  • مبدأ قطعه کار (Work Zero / Work Offset): نقطه‌ای که توسط اپراتور برای شروع عملیات تعریف می‌شود (مانند G54 تا G59).

2.2. اجزای اصلی دستگاه CNC

دستگاه CNC از مجموعه‌ای از اجزای مکانیکی، الکترونیکی و کنترلی تشکیل شده است که با همکاری یکدیگر، فرآیند تولید را انجام می‌دهند.

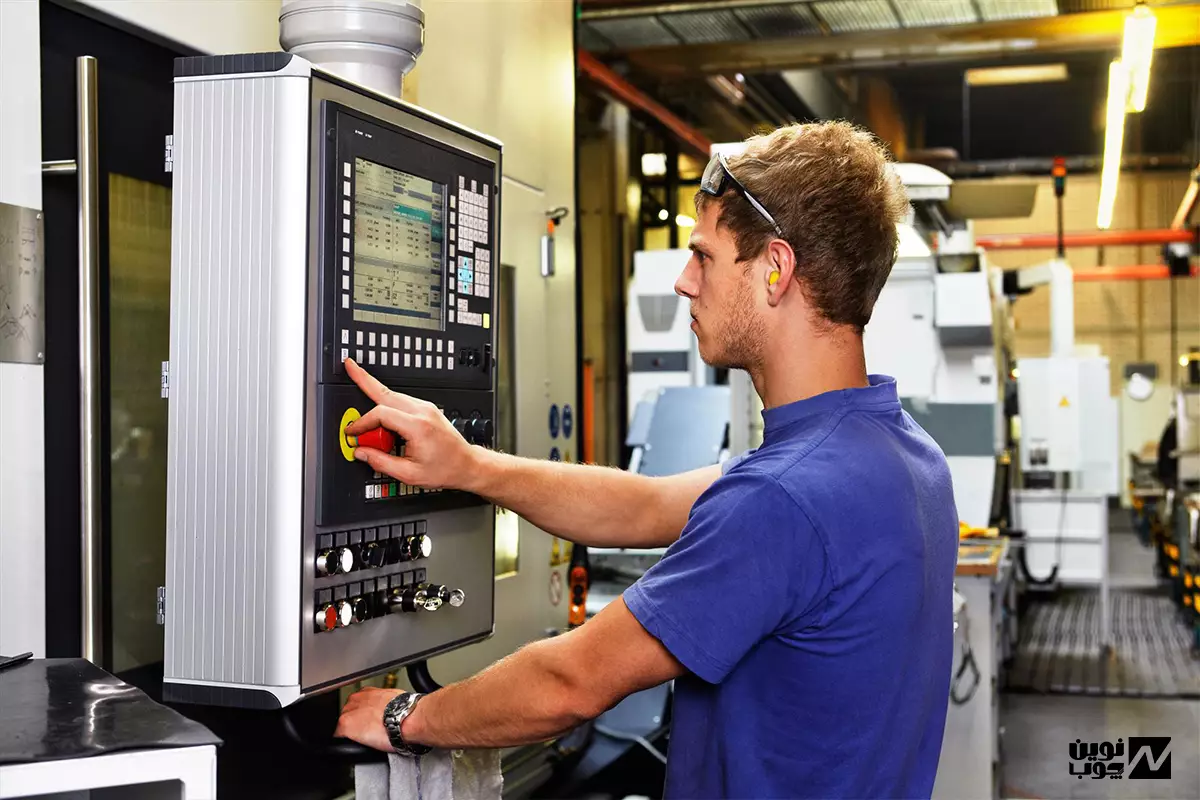

• کنترلر (Controller / CNC Control Unit): این بخش، مغز دستگاه CNC است. کنترلر دستورات G-code و M-code را از حافظه (مانند حافظه داخلی، USB) می‌خواند، آن‌ها را پردازش کرده و سیگنال‌های لازم را به درایورهای موتور و سایر اجزا ارسال می‌کند. صفحه نمایش و صفحه کلید دستگاه CNC نیز بخشی از این سیستم کنترلی هستند.
• اسپیندل (Spindle): اسپیندل موتور اصلی دستگاه است که ابزار برش (مانند مته، فرز، تیغه) را در خود جای داده و با سرعت بالا می‌چرخاند. سرعت چرخش اسپیندل (RPM) یکی از پارامترهای کلیدی در ماشین‌کاری است.
• نگهدارنده ابزار (Tool Holder): این ابزار، ابزار برش را به اسپیندل متصل می‌کند. نگهدارنده‌های ابزار انواع مختلفی دارند (مانند ER Collets, CAT, BT) که باید با اسپیندل دستگاه سازگار باشند.
• موتورهای سروو/استپر (Servo/Stepper Motors): این موتورها مسئول حرکت دقیق و کنترل شده محورهای دستگاه (X, Y, Z و محورهای دورانی) هستند. موتورهای سروو دقت بالاتری دارند و قابلیت بازخورد موقعیت را دارند، در حالی که موتورهای استپر در فواصل پله‌ای مشخص حرکت می‌کنند.
• ریل‌ها و بال‌اسکروها (Linear Guides & Ball Screws): ریل‌ها سطوح صافی را برای حرکت خطی یاتاقان‌ها فراهم می‌کنند، در حالی که بال‌اسکروها (یا پیچ‌های ساچمه‌ای) حرکت دورانی موتور را به حرکت خطی دقیق محور تبدیل می‌کنند. این اجزا نقش حیاتی در دقت و سفتی حرکت دستگاه دارند.
• سیستم خنک‌کننده (Coolant System): هنگام ماشین‌کاری، اصطکاک باعث تولید حرارت زیادی می‌شود. سیستم خنک‌کننده (معمولاً مایع خنک‌کننده یا آب) به محل برش پاشیده می‌شود تا دما را کاهش دهد، عمر ابزار را افزایش دهد، تراشه‌ها را دور کند و سطح پرداخت شده را بهبود بخشد.
• تجهیزات ایمنی (Safety Features):
  • پوشش‌ها و درب‌ها: برای جلوگیری از پرتاب تراشه و محافظت از اپراتور در برابر قطعات متحرک.
  • سنسورهای ایمنی: برای تشخیص باز بودن درب‌ها یا وجود مانع.
  • کلیدهای توقف اضطراری (Emergency Stop Buttons): برای توقف فوری دستگاه در مواقع خطر.

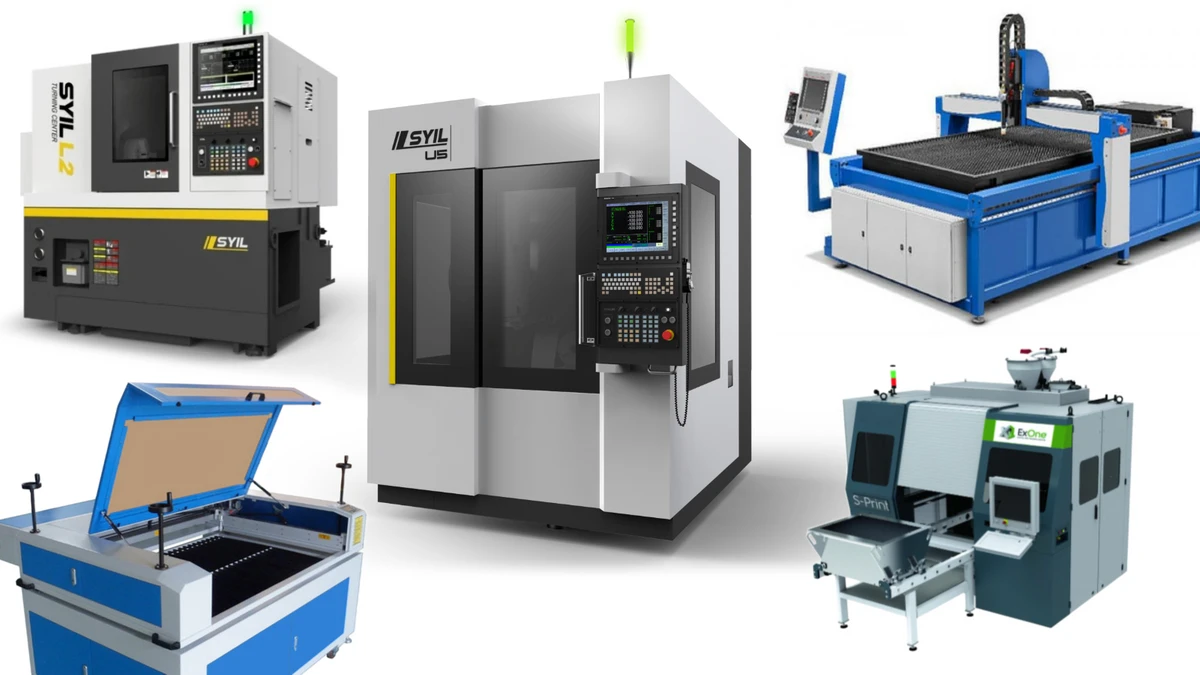

3. انواع دستگاه‌های CNC

دستگاه‌های CNC بر اساس عملیات اصلی که انجام می‌دهند، در دسته‌بندی‌های مختلفی قرار می‌گیرند.

• فرز CNC (CNC Milling Machine): این دستگاه‌ها از ابزارهای برش چرخان (مانند فرز انگشتی، مته) برای برداشتن مواد از سطح قطعه کار و ایجاد اشکال سه‌بعدی پیچیده استفاده می‌کنند. آن‌ها برای ساخت قطعات دقیق، قالب‌ها و ابزارهای مورد نیاز در صنایع مختلف بسیار پرکاربرد هستند.
• تراش CNC (CNC Lathe Machine): در تراش CNC، قطعه کار می‌چرخد و ابزار برش ثابت باقی می‌ماند. این دستگاه برای شکل‌دهی قطعات استوانه‌ای یا مخروطی، ایجاد سوراخ‌های داخلی و خارجی، و ایجاد رزوه استفاده می‌شود.
• ایرکات CNC (Wire EDM - Electrical Discharge Machining): این تکنولوژی برای برش مواد رسانا (حتی مواد بسیار سخت مانند فولادهای ابزار) استفاده می‌شود. یک سیم نازک با جریان الکتریکی بالا، جرقه ایجاد کرده و به آرامی مواد را از مسیر خود برمی‌دارد. این روش برای ایجاد حفره‌های پیچیده و زوایای تیز مناسب است.
• دستگاه لیزر CNC (CNC Laser Cutting Machine): پرتو لیزر با توان بالا برای ذوب کردن، سوزاندن یا تبخیر کردن مواد استفاده می‌شود. این دستگاه‌ها برای برش ورق‌های فلزی، پلاستیک، چوب و پارچه کاربرد دارند و دقت بالایی را ارائه می‌دهند.
• روتر CNC (CNC Router): مشابه فرز CNC، اما معمولاً با سرعت چرخش اسپیندل کمتر و قدرت بیشتر برای برش مواد نرم‌تر مانند چوب، MDF، پلاستیک، فوم و آلومینیوم. این دستگاه‌ها در صنایع دکوراسیون، ساخت تابلو، و تولید قطعات چوبی رایج هستند.
• دستگاه واترجت CNC (CNC Waterjet Cutting Machine): این دستگاه‌ها از جت آب با فشار بسیار بالا (تا 60000 PSI یا بیشتر) برای برش مواد استفاده می‌کنند. برای برش مواد سخت‌تر مانند فلزات، سنگ، شیشه و کامپوزیت‌ها، ذرات ساینده (مانند گارنت) به جریان آب اضافه می‌شود (Abrasive Waterjet). این روش برش سرد است و باعث تغییر خواص حرارتی ماده نمی‌شود.

4. برنامه‌نویسی CNC

برنامه‌نویسی، مرحله‌ای است که طرح اولیه قطعه به دستورات قابل فهم برای دستگاه CNC تبدیل می‌شود.

4.1. نقش نرم‌افزارهای CAD/CAM

CAD (Computer-Aided Design): نرم‌افزارهای CAD برای طراحی مدل‌های سه‌بعدی یا دوبعدی قطعه نهایی استفاده می‌شوند. مهندسان و طراحان از این ابزارها برای خلق طرح دقیق قطعه، تعیین ابعاد، تلرانس‌ها و ویژگی‌های هندسی استفاده می‌کنند. نرم‌افزارهای رایج شامل AutoCAD, SolidWorks, CATIA, Inventor و Rhino هستند.

CAM (Computer-Aided Manufacturing): نرم‌افزارهای CAM، پل ارتباطی بین طراحی CAD و تولید CNC هستند. این نرم‌افزارها مدل CAD را وارد کرده و سپس مسیر حرکت ابزار (Toolpath) را برای تولید آن قطعه، تولید می‌کنند.CAM مراحل زیر را انجام می‌دهد:

1. ورود مدل CAD: وارد کردن فایل طراحی.
2. تعریف ابزارها: انتخاب ابزارهای برش مناسب (فرز، مته، ...) و تعریف مشخصات آن‌ها (قطر، طول، تعداد لبه).
3. تعیین عملیات ماشین‌کاری: انتخاب نوع عملیات (مانند فرزکاری حفره، پروفیل، سوراخکاری).
4. تعریف پارامترهای برش: تنظیم سرعت اسپیندل، فیدریت، عمق برش.
5. تولید مسیر ابزار (Toolpath Generation): الگوریتم‌های CAM، مسیر بهینه‌ای را برای حرکت ابزار محاسبه می‌کنند تا قطعه با دقت و سرعت مطلوب تولید شود.
6. پست‌پروسسینگ (Post-processing): تبدیل مسیر ابزار تولید شده توسط CAM به G-code و M-code قابل فهم برای کنترلر خاص دستگاه CNC مورد نظر. هر کنترلر (مانند Fanuc, Siemens, Haas) ممکن است سینتکس خاص خود را داشته باشد.

نرم‌افزارهای معروفی مانند Mastercam, Fusion 360, SolidCAM, Siemens NX CAM, Autodesk PowerMill در این حوزه کاربرد دارند.

4.2. اصول کدنویسی دستی و خودکار

• کدنویسی دستی (Manual Programming): برای عملیات بسیار ساده و تکراری، یا در شرایطی که نرم‌افزار CAM در دسترس نیست، ممکن است اپراتور یا برنامه‌نویس به صورت دستی G-code و M-code را بنویسد. این کار نیازمند دانش عمیق از کدهای CNC و اصول ماشین‌کاری است. برای مثال، یک سری سوراخکاری در یک الگوی منظم را می‌توان به صورت دستی برنامه‌ریزی کرد.
• کدنویسی خودکار (Automatic Programming): این روش، استاندارد صنعتی است. با استفاده از نرم‌افزارهای CAM، فرآیند تبدیل طرح به کد به صورت خودکار انجام می‌شود. این روش مزایای زیادی دارد:
  • صرفه‌جویی در زمان: تولید کد در مقایسه با روش دستی بسیار سریع‌تر است.
  • دقت بالا: الگوریتم‌های CAM، خطای انسانی را به حداقل می‌رسانند.
  • بهینه‌سازی: CAM قادر به تولید مسیرهای ابزار بهینه برای کاهش زمان ماشین‌کاری و افزایش عمر ابزار است.
  • انعطاف‌پذیری: امکان ایجاد تغییرات سریع در طراحی و بازتولید کد.

5. عملیات ماشین‌کاری CNC

پس از برنامه‌ریزی، نوبت به اجرای عملیات روی دستگاه CNC می‌رسد. این مرحله نیازمند دقت و رعایت اصول فنی است.

5.1. تنظیمات دستگاه و بارگذاری قطعه کار

• تراز کردن (Leveling): اطمینان از اینکه دستگاه CNC کاملاً تراز است، برای جلوگیری از تنش‌های ناخواسته بر روی قطعات مکانیکی و حفظ دقت ماشین‌کاری ضروری است. معمولاً با استفاده از تراز بنایی و تنظیم پایه‌های دستگاه انجام می‌شود.
• نصب گیره یا فیکسچر (Fixture Installation): قطعه کار باید به طور محکم به میز دستگاه متصل شود تا در حین ماشین‌کاری هیچ‌گونه لرزش یا حرکتی نداشته باشد. فیکسچرها (ابزارهای نگه‌دارنده) به گونه‌ای طراحی می‌شوند که ضمن نگه داشتن قطعه، دسترسی ابزار به سطح مورد نظر را فراهم کنند. انواع فیکسچرها شامل گیره‌ها، جک‌ها، و صفحات متحرک هستند.
• تنظیم نقطه صفر (Setting Zero Point / Work Offset): این مهمترین مرحله در آماده‌سازی دستگاه است. اپراتور باید نقطه شروع عملیات (مبدأ قطعه کار) را بر روی قطعه کار مشخص کند. این نقطه، مبدأ دستگاه برای اجرای G-code (مخصوصاً مختصات X, Y, Z) خواهد بود. این کار معمولاً با استفاده از پروب (Probe) یا روش‌های دستی (مانند لمس کردن با ابزار) انجام می‌شود و مختصات آن در کنترلر دستگاه (در جدول G54 تا G59) ذخیره می‌گردد.

5.2. انتخاب و تنظیم ابزارها

• انتخاب ابزار مناسب: ابزار برش (End Mill, Drill, Tap, Reamer) باید بر اساس عوامل زیر انتخاب شود:
  • جنس ماده: فولاد، آلومینیوم، پلاستیک، چوب، چدن.
  • عملیات مورد نیاز: سوراخکاری، فرزکاری سطحی، ایجاد شیار، پرداخت نهایی.
  • هندسه قطعه: ابعاد و شکل قسمت‌هایی که باید ماشین‌کاری شوند.
  • کیفیت سطح مورد نیاز: ابزارهای با لبه‌های متعدد یا با پوشش‌های خاص، پرداخت بهتری ارائه می‌دهند.
• تنظیم طول و قطر ابزار (Tool Length and Diameter Compensation): هر ابزار دارای طول و قطر منحصر به فردی است. برای اینکه دستگاه CNC بتواند دقیقاً در مسیر تعیین شده توسط G-code حرکت کند، باید اطلاعات مربوط به طول و قطر ابزار به کنترلر داده شود.
  • جبران طول ابزار (Tool Length Compensation - TLC): با دستور G43 فعال می‌شود. اپراتور طول ابزار را نسبت به یک نقطه مرجع (مثلاً نوک ابزار استاندارد) اندازه‌گیری کرده و در حافظه کنترلر وارد می‌کند. این کار تضمین می‌کند که ابزار تا عمق صحیح وارد قطعه کار شود.
  • جبران شعاع ابزار (Tool Radius Compensation - TRC): با دستور G41 (سمت چپ) یا G42 (سمت راست) فعال می‌شود. این ویژگی به دستگاه اجازه می‌دهد تا مسیر ابزار را بر اساس شعاع واقعی ابزار تنظیم کند، به طوری که در نهایت، ابعاد نهایی قطعه دقیقاً مطابق طرح CAD باشد، حتی اگر ابزار کمی فرسایش یافته باشد.

5.3. پارامترهای برش

تنظیم صحیح پارامترهای برش برای دستیابی به کیفیت مطلوب، افزایش عمر ابزار، و کاهش زمان ماشین‌کاری حیاتی است.

• سرعت اسپیندل (Spindle Speed - S): سرعت چرخش ابزار بر حسب دور در دقیقه (RPM). این پارامتر بستگی به جنس ماده، نوع ابزار، و قطر ابزار دارد.
  • مواد نرم‌تر (مانند آلومینیوم، پلاستیک) معمولاً به سرعت‌های بالاتر نیاز دارند.
  • مواد سخت‌تر (مانند فولاد) به سرعت‌های پایین‌تر.
  • ابزارهای با قطر بزرگتر به سرعت‌های پایین‌تر نیاز دارند.
  • فرمول کلی برای تعیین سرعت برشی (Surface Speed - (V_c)) معمولاً به صورت زیر است: (V_c = \frac{\pi \times D \times N}{1000}) که (D) قطر ابزار (mm) و (N) سرعت اسپیندل (RPM) است. برای یافتن (N)، فرمول به صورت (N = \frac{V_c \times 1000}{\pi \times D}) در می‌آید. مقادیر (V_c) برای مواد و ابزارهای مختلف در جداول استاندارد ماشین‌کاری موجود است.
• فیدریت (Feed Rate - F): سرعت حرکت ابزار در طول مسیر برش بر حسب میلی‌متر بر دقیقه (mm/min) یا اینچ بر دقیقه (inch/min). فیدریت به طور مستقیم بر نرخ برداشت مواد و کیفیت سطح تأثیر می‌گذارد.
  • فیدریت بالاتر به معنای برداشت مواد بیشتر و زمان ماشین‌کاری کمتر، اما ممکن است کیفیت سطح را کاهش دهد و به ابزار فشار وارد کند.
  • فیدریت پایین‌تر، کیفیت سطح را بهبود می‌بخشد اما زمان ماشین‌کاری را افزایش می‌دهد.
  • فیدریت معمولاً بر اساس فید بر دندانه (Chip Load - (f_z)) نیز محاسبه می‌شود: (F = f_z \times Z \times N) که (Z) تعداد لبه‌های ابزار است.
• عمق برش (Depth of Cut - DOC): مقدار موادی که ابزار در هر پاس از سطح قطعه کار برمی‌دارد.
  • عمق برش زیاد (Roughing Cut) برای برداشت سریع حجم زیادی از مواد.
  • عمق برش کم (Finishing Cut) برای دستیابی به دقت ابعادی و کیفیت سطح بالا.
• سرعت پیشروی (Plunge Rate): سرعت حرکت عمودی ابزار هنگام ورود به قطعه کار (هنگام سوراخکاری یا شروع برش). این سرعت معمولاً کمتر از فیدریت اصلی است تا از شکستن ابزار جلوگیری شود.
• انتخاب مایع خنک‌کننده (Coolant Selection): استفاده از مایع خنک‌کننده مناسب، علاوه بر خنک‌سازی و روانکاری، به دور کردن تراشه‌ها و جلوگیری از گیر کردن آن‌ها در ابزار کمک می‌کند. انواع مختلفی از مایعات خنک‌کننده (مانند روغن، امولسیون، آب) برای مواد و عملیات مختلف وجود دارند.

6. مدیریت و بهینه‌سازی عملیات

فراتر از اجرای صرف، مدیریت و بهینه‌سازی فرآیندهای CNC برای افزایش سودآوری و کارایی امری حیاتی است.

6.1. برنامه‌ریزی تولید و زمان‌بندی

• تخمین زمان ماشین‌کاری (Machining Time Estimation): محاسبه دقیق زمان مورد نیاز برای تولید هر قطعه، شامل زمان برش، زمان جابجایی ابزار، زمان تعویض ابزار، و زمان بارگذاری/تخلیه قطعه. این اطلاعات برای ارائه قیمت و برنامه‌ریزی تولید ضروری است.
• زمان‌بندی تولید (Production Scheduling): بر اساس سفارشات، اولویت‌ها، ظرفیت دستگاه‌ها و زمان تحویل، یک برنامه زمان‌بندی تولید ایجاد می‌شود. استفاده از نرم‌افزارهای برنامه‌ریزی منابع سازمانی (ERP) یا سیستم‌های زمان‌بندی تولید (APS) در این زمینه کمک‌کننده است.
• مدیریت ظرفیت (Capacity Management): اطمینان از اینکه دستگاه‌ها و نیروی انسانی به طور موثر و با حداکثر ظرفیت خود مورد استفاده قرار می‌گیرند. این شامل شناسایی گلوگاه‌ها و تلاش برای رفع آن‌ها است.

6.2. افزایش بهره‌وری و کاهش ضایعات

• بهینه‌سازی مسیر ابزار (Toolpath Optimization): نرم‌افزارهای CAM پیشرفته، قابلیت‌هایی برای بهینه‌سازی مسیر ابزار دارند. این شامل:
  • کاهش حرکات غیرضروری (Retracts): حداقل رساندن زمان‌هایی که ابزار از قطعه کار بالا می‌آید.
  • استفاده از استراتژی‌های برش کارآمد: مانند برش پویا (Dynamic Milling) که در آن ابزار همواره با حداکثر عمق برش و فیدریت خود کار می‌کند و تنش کمتری به ابزار وارد می‌شود.
  • توالی بهینه عملیات: اجرای عملیات به ترتیبی که کمترین زمان جابجایی بین آن‌ها لازم باشد.
• استفاده از ابزارهای مناسب و تیز: ابزارهای کند، نیاز به نیروی برش بیشتری دارند، باعث تولید حرارت بیشتر، مصرف انرژی بالاتر، کاهش کیفیت سطح و در نهایت شکسته شدن ابزار می‌شوند. تیز کردن و تعویض به موقع ابزارها، کلید بهره‌وری است.
• کاهش Set-up Time (زمان تنظیم): زمان صرف شده برای نصب قطعه کار، تعویض ابزار، و تنظیم ماشین بین دو شغل (Job). استفاده از سیستم‌های سریع تعویض ابزار، فیکسچرهای استاندارد، و برنامه‌ریزی دقیق می‌تواند این زمان را به طور چشمگیری کاهش دهد.
• مدیریت مواد اولیه (Raw Material Management): خرید مواد در حجم مناسب، جلوگیری از اتلاف و دورریز، و استفاده بهینه از ورق‌ها و شمش‌ها.

6.3. مدیریت زمان توقف (Downtime Management)

زمان توقف دستگاه (زمانی که دستگاه قادر به تولید نیست) یکی از بزرگترین عوامل اتلاف در تولید است. دلایل رایج توقف عبارتند از:

• خرابی دستگاه: مشکلات مکانیکی، الکتریکی، یا هیدرولیکی.
• تعویض ابزار: اگرچه ضروری است، اما اگر زمان‌بر باشد، به توقف طولانی منجر می‌شود.
• بارگذاری/تخلیه قطعه کار: به خصوص در قطعات بزرگ یا سنگین.
• نگهداری و تعمیرات: دوره‌های برنامه‌ریزی شده یا اضطراری.

کاهش زمان توقف از طریق:

• نگهداری پیشگیرانه قوی: شناسایی و رفع مشکلات قبل از تبدیل شدن به خرابی.
• داشتن قطعات یدکی کلیدی: برای تعویض سریع قطعات معیوب.
• آموزش پرسنل: برای عیب‌یابی اولیه و رفع مشکلات رایج.
• استفاده از سیستم‌های اتوماسیون: برای بارگذاری و تخلیه خودکار قطعات.

7. کنترل کیفیت

کنترل کیفیت در تمام مراحل تولید، از دریافت مواد اولیه تا تحویل محصول نهایی، اهمیت بسزایی دارد.

7.1. بازرسی حین و پس از تولید

• استفاده از ابزارهای اندازه‌گیری:
  • کولیس (Calipers): برای اندازه‌گیری ابعاد خارجی و داخلی.
  • میکرومتر (Micrometers): برای اندازه‌گیری دقیق‌تر ابعاد خارجی.
  • ساعتی (Dial Indicators): برای بررسی تلرانس‌ها، هم‌محور بودن، و صافی سطوح.
  • گیج‌ها (Gauges): گیج‌های فیلر (برای فاصله)، گیج‌های حد (Go/No-Go)، و گیج‌های رزوه.
• استفاده از پروب‌های اندازه‌گیری (Probing): بسیاری از دستگاه‌های CNC مدرن مجهز به پروب‌های خودکار هستند. این پروب‌ها می‌توانند ابعاد قطعه را در حین یا بلافاصله پس از ماشین‌کاری اندازه‌گیری کنند و در صورت انحراف از تلرانس، دستگاه را متوقف یا پارامترهای برش را به طور خودکار تنظیم کنند.
• بازرسی چشمی: بررسی سطح قطعه از نظر وجود خراش، پلیسه، بریدگی، یا هرگونه نقص ظاهری.

7.2. استانداردها و تلرانس‌ها

• درک نقشه‌های فنی: نقشه‌های فنی، زبان ارتباطی بین طراح و تولیدکننده هستند. اپراتور CNC باید قادر به خواندن دقیق نقشه‌ها، درک ابعاد، علائم هندسی (GD&T - Geometric Dimensioning and Tolerancing)، و تلرانس‌های مشخص شده باشد.
• استانداردهای کیفی: رعایت استانداردهای کیفی بین‌المللی مانند ISO 9001، به تضمین کیفیت مداوم و رضایت مشتری کمک می‌کند. این استانداردها چارچوبی برای سیستم مدیریت کیفیت ارائه می‌دهند.

8. نگهداری و تعمیرات

نگهداری صحیح، کلید طول عمر دستگاه CNC، دقت بالا، و جلوگیری از خرابی‌های پرهزینه است.

8.1. نگهداری پیشگیرانه (Preventive Maintenance - PM)

این نوع نگهداری بر اساس یک برنامه زمان‌بندی شده (بر اساس زمان یا ساعات کارکرد) انجام می‌شود و هدف آن کاهش احتمال خرابی است. فعالیت‌های رایج PM عبارتند از:

• تمیزکاری: پاکسازی تراشه‌ها، گرد و غبار، و مایعات از روی دستگاه، ریل‌ها، و محفظه.
• روغن‌کاری: اطمینان از روانکاری صحیح تمام نقاط متحرک (ریل‌ها، بال‌اسکروها، مفاصل) طبق دستورالعمل سازنده.
• بررسی و تعویض قطعات مصرفی: مانند فیلترهای روغن و هوا، تسمه‌ها، لوله‌های خنک‌کننده.
• بازرسی‌های دوره‌ای: چک کردن دقت موقعیت‌دهی دستگاه، وضعیت ریل‌ها، بال‌اسکروها، و سنسورها.

8.2. نگهداری پیش‌بینانه (Predictive Maintenance - PdM)

این روش از پایش وضعیت (Condition Monitoring) برای تشخیص علائم اولیه خرابی قبل از وقوع آن استفاده می‌کند.

• پایش وضعیت: استفاده از سنسورها برای اندازه‌گیری پارامترهایی مانند:
  • لرزش (Vibration): لرزش غیرعادی در اسپیندل یا محورها می‌تواند نشان‌دهنده خرابی بلبرینگ یا ناهم‌ترازی باشد.
  • دما (Temperature): افزایش دمای غیرعادی در موتورها یا بلبرینگ‌ها.
  • شدت صدا (Acoustic Emission): تشخیص صداهای غیرعادی.
• تحلیل داده‌ها: داده‌های جمع‌آوری شده توسط سنسورها با استفاده از نرم‌افزارهای تخصصی تحلیل می‌شوند تا الگوهای خرابی شناسایی شده و زمان تقریبی خرابی پیش‌بینی شود. این به برنامه‌ریزی تعمیرات در زمان مناسب و جلوگیری از توقف ناگهانی کمک می‌کند.

8.3. عیب‌یابی رایج

• خطاهای حرکتی:
  • مشکلات سروو موتور: عدم پاسخگویی، لرزش، خطای موقعیت‌یابی.
  • مشکلات بال‌اسکرو: صدای غیرعادی، سفتی حرکت، وجود لقی.
  • مشکلات ریل: گیر کردن، لرزش، سایش.
• مشکلات اسپیندل:
  • عدم چرخش یا چرخش نامنظم: مشکل در موتور اسپیندل، درایور، یا تسمه.
  • لرزش یا صدای غیرعادی: خرابی بلبرینگ‌های اسپیندل، ناهم‌ترازی.
• خطاهای برنامه‌نویسی:
  • G-code یا M-code اشتباه: باعث توقف دستگاه، حرکت نادرست، یا عملکرد نادرست عملیات جانبی.
  • تنظیمات نادرست Work Offset یا Tool Compensation: منجر به خطا در موقعیت‌یابی یا ابعاد قطعه.

9. ایمنی در کارگاه CNC

ایمنی در کارگاه CNC اولویت اصلی است. دستگاه‌های CNC قدرت بالایی دارند و عدم رعایت اصول ایمنی می‌تواند منجر به حوادث جدی شود.

• استفاده از تجهیزات حفاظت فردی (PPE):
  • عینک ایمنی (Safety Glasses): برای محافظت از چشم‌ها در برابر پرتاب تراشه و براده.
  • گوشی ایمنی (Ear Protection): برای محافظت از شنوایی در برابر صدای دستگاه.
  • دستکش ایمنی (Safety Gloves): در زمان بارگذاری/تخلیه قطعه کار (با احتیاط و در صورت عدم وجود قطعات متحرک).
  • کفش ایمنی (Safety Shoes): برای محافظت از پا در برابر افتادن اشیاء سنگین.
• رعایت پروتکل‌های ایمنی:
  • عدم ورود به منطقه خطر: هرگز به داخل محفظه دستگاه در حین کار آن وارد نشوید.
  • استفاده صحیح از دکمه توقف اضطراری: در صورت مشاهده هرگونه وضعیت خطرناک، بلافاصله دکمه توقف اضطراری را فشار دهید.
  • عدم پوشیدن لباس گشاد یا جواهرات: که ممکن است در قطعات متحرک گیر کنند.
  • عدم لمس قطعات متحرک یا داغ: پس از خاموش شدن دستگاه، تا زمان سرد شدن اجازه دهید.
• حفاظت از دستگاه:
  • بستن درب‌ها و پوشش‌های ایمنی: قبل از روشن کردن دستگاه، اطمینان حاصل کنید که تمام درب‌ها و حفاظ‌ها در جای خود قرار دارند.
  • قطع برق قبل از تعمیرات: همیشه قبل از انجام هرگونه تعمیر یا تنظیمات داخلی، برق دستگاه را قطع کنید.
• محیط کار تمیز و منظم:
  • نظافت منظم کف کارگاه: جلوگیری از لغزش و سقوط ناشی از انباشت تراشه و روغن.
  • سازماندهی ابزار و تجهیزات: اطمینان از اینکه ابزارها در جای خود قرار دارند و مانعی برای حرکت ایجاد نمی‌کنند.

10. روندهای آینده در صنعت CNC

صنعت CNC به سرعت در حال تکامل است و نوآوری‌های جدید، قابلیت‌ها و کارایی دستگاه‌ها را افزایش می‌دهند.

• اتوماسیون پیشرفته:
  • رباتیک: استفاده از بازوهای رباتیک برای بارگذاری و تخلیه خودکار قطعات، تعویض خودکار ابزار، و جابجایی مواد.
  • سیستم‌های بارگذاری/تخلیه خودکار: مانند بارگذارهای خودکار (Automatic Loaders) و سیستم‌های پالت (Pallet Systems).
• هوش مصنوعی (AI) و یادگیری ماشین (ML):
  • بهینه‌سازی پارامترهای برش: AI می‌تواند با تحلیل داده‌های گذشته، بهترین پارامترهای برش را برای مواد و عملیات جدید پیش‌بینی کند.
  • پیش‌بینی خرابی: الگوریتم‌های ML می‌توانند با پایش مداوم وضعیت دستگاه، زمان خرابی احتمالی را با دقت بالایی پیش‌بینی کنند.
  • کنترل کیفیت خودکار: استفاده از بینایی ماشین (Machine Vision) و AI برای بازرسی خودکار قطعات.
• اینترنت اشیاء صنعتی (IIoT - Industrial Internet of Things):
  • اتصال دستگاه‌ها: دستگاه‌های CNC به شبکه متصل شده و داده‌های تولید، وضعیت، و عملکرد را به صورت زنده ارسال می‌کنند.
  • مدیریت از راه دور: امکان پایش و کنترل دستگاه‌ها از راه دور، تشخیص مشکلات، و بهینه‌سازی فرآیندها.
• ماشین‌کاری 5 محوره و فراتر:
  • افزایش پیچیدگی قطعات: دستگاه‌های 5 محوره (و حتی 7 محوره) قابلیت ماشین‌کاری قطعات بسیار پیچیده را با کمترین تعداد تنظیم مجدد (Setups) فراهم می‌کنند.
  • تولید قطعات با دقت بالا: این دستگاه‌ها امکان دسترسی به سطوح دشوار را با استفاده از زاویه بهینه ابزار فراهم می‌آورند.
• مواد جدید و فرآیندهای ترکیبی:
  • ماشین‌کاری مواد پیشرفته: توسعه ابزارها و تکنیک‌ها برای ماشین‌کاری کامپوزیت‌های جدید، آلیاژهای فوق‌العاده، و سرامیک‌های پیشرفته.
  • تولید افزایشی و کاهشی (Additive + Subtractive Manufacturing): ترکیب پرینت سه‌بعدی (تولید افزایشی) برای ساخت اشکال پیچیده اولیه و سپس ماشین‌کاری CNC (تولید کاهشی) برای دستیابی به دقت ابعادی و کیفیت سطح نهایی. این رویکرد، انعطاف‌پذیری و قابلیت‌های تولید را به طور چشمگیری افزایش می‌دهد.
