نرم افزار سالید ورک (Solid works) و کتیا (CATIA)

CATIA: غول بی‌شاخ و دم صنعت! 🚀

اول از CATIA (کاتیا) شروع کنیم. اسمش مخفف “Computer Aided Three-dimensional Interactive Application” است، که نشون میدهد چقدر خفن و جامع‌ است. اگه بخوام یه تشبیه بامزه برایش پیدا کنیم، CATIA مثل یک کمد لباس خیلی بزرگ و لوکسه که انواع و اقسام ابزارها و لباس‌ها (ماژول‌ها) برای هر مناسبتی (حوزه صنعتی) پیدا میشود.

CATIA چیست؟

CATIA یک مجموعه نرم‌افزاری CAD/CAE/CAM (طراحی به کمک کامپیوتر، مهندسی به کمک کامپیوتر، و ساخت به کمک کامپیوتر) است که توسط شرکت فرانسوی داسو سیستمز (Dassault Systèmes) توسعه داده شده. این نرم‌افزار بیشتر در صنایع بسیار بزرگ و پیچیده مثل خودروسازی، هوافضا، کشتی‌سازی، و حتی طراحی تجهیزات صنعتی پیشرفته استفاده میشود. به عبارت دیگه، اگه قراره یه جت جنگنده یا یه کشتی کروز عظیم‌الجثه طراحی کنید، CATIA رفیق شفیقت خواهد بود!

قابلیت‌های کلیدی CATIA (چرا اینقدر محبوبه؟):

1. طراحی سه‌بعدی پیشرفته (Part Design & Assembly Design):

• CATIA در مدل‌سازی قطعات بسیار قدرتمند است، به خصوص برای قطعات پیچیده با سطوح منحنی (مثل بدنه هواپیما). ابزارهای طراحی سطوح آن (Generative Shape Design) بی‌نظیرند و به مهندسان اجازه می‌دهند هر نوع هندسه پیچیده‌ای را با دقت بالا مدل کنند.
• در مونتاژ قطعات هم حرف ندارد. می‌تونی هزاران قطعه رو کنار هم بذارید و بررسی کنید که همه چیز درست کار می‌کند و تداخلی بین قطعات نیست. این قابلیت برای پروژه‌های بزرگ صنعتی که شامل میلیون‌ها قطعه میشود، حیاتی است.

2. تحلیل و شبیه‌سازی (CAE - Computer Aided Engineering):

• CATIA قابلیت‌های تحلیل المان محدود (FEA) خوبی دارد. یعنی می‌تواند نشان دهد قطعه‌ای که طراحی کردید، چقدر در برابر فشار، گرما، یا لرزش مقاوم است. اینجوری می‌توانید قبل از اینکه محصول رو بسازید، مشکلاتش رو پیدا کنید و هزینه‌ها رو کاهش بدهید. مثل این که قبل از اینکه آشپزی کنید، از روی دستور پخت بفهمید غذا شور میشود یا نه!

3. ساخت و تولید (CAM - Computer Aided Manufacturing):

• این نرم‌افزار می‌تواند مسیرهای ابزار برای ماشین‌کاری CNC رو تولید کند. یعنی طراحی‌ها را مستقیم می‌فرستد به دستگاه CNC و قطعه فیزیکی تولید میشود. این ویژگی برای تولید قطعات با دقت بالا در صنایع مهم مثل هوافضا خیلی ضروری است.

4. طراحی الکتریکی و مکانیکی یکپارچه:

• CATIA می‌تواند همزمان طراحی‌های مکانیکی و الکتریکی رو مدیریت کند. یعنی اگه دارید یه خودرو طراحی می‌کنید، هم می‌توانید بدنه و موتور رو مدل کنید و هم سیم‌کشی‌ها و مدارهای الکتریکی رو داخل همان محیط مدیریت کنید. این یکپارچگی واقعاً فوق‌العاده‌ است!

5. مدیریت چرخه عمر محصول (PLM - Product Lifecycle Management):

• CATIA بخشی از اکوسیستم PLM داسو سیستمز است که به شرکت‌ها کمک می‌کند تمام مراحل عمر یک محصول، از ایده اولیه تا طراحی، ساخت، فروش و حتی بازیافت رو مدیریت کنند. اینجوری همه اعضای تیم روی یک پلتفرم با هم کار می‌کنند و اطلاعات به راحتی به اشتراک گذاشته میشود.

چه کسانی از CATIA استفاده می‌کنند؟

• مهندسان هوافضا (بوئینگ، ایرباس)
• خودروسازان بزرگ (BMW, Ford, Renault)
• شرکت‌های کشتی‌سازی
• تولیدکنندگان تجهیزات صنعتی سنگین

مزایای CATIA:

• جامعیت: تمام نیازهای طراحی، تحلیل و ساخت رو پوشش میدهد.
• قدرت بالا: برای مدل‌سازی قطعات پیچیده و مونتاژهای بزرگ بی‌نظیر است.
• دقت: در صنایع حساس که دقت میلی‌متری (یا حتی میکرومتری) مهم است، عالی عمل می‌کند.
• استاندارد صنعتی: در بسیاری از صنایع بزرگ، استاندارد طلایی محسوب میشود.

معایب CATIA:

• پیچیدگی: یادگیری  سخت است و نیاز به زمان و تمرین زیادی دارد. مثل یادگرفتن رانندگی با یک هواپیما!
• گران بودن: لایسنسش خیلی گران است و بیشتر شرکت‌های بزرگ توانایی خریدش رو دارند.
• منابع سیستمی بالا: به کامپیوترهای قوی نیاز دارد.
• رابط کاربری: ممکنه برای کاربران جدید کمی دلهره‌آور باشد.

SolidWorks: رفیق صمیمی و همه‌کاره! 🤝

حالا بریم سراغ SolidWorks (سالیدورکس). این نرم‌افزار هم از تولیدات داسو سیستمز است، اما مثل یه برادر کوچکتر و دوست‌داشتنی‌تر CATIA که کمی شیطون‌تر و کاربرپسندتر است! اگر CATIA کمد لباس لوکس بود، SolidWorks یه جعبه ابزار حرفه‌ای و خوش‌دست برای مهندسان و طراحانِ اکثر شرکت‌ها است.

SolidWorks چیست؟

SolidWorks یک نرم‌افزار CAD سه‌بعدی است که بر روی پلتفرم ویندوز اجرا میشود. هدف اصلیش این است که طراحی سه‌بعدی را برای مهندسان و طراحان متوسط و کوچک‌تر قابل دسترس‌تر و راحت‌تر کند. SolidWorks بیشتر برای طراحی قطعات مکانیکی، محصولات مصرفی، ابزارآلات و ماشین‌آلات صنعتی در مقیاس متوسط تا کوچک استفاده میشود.

قابلیت‌های کلیدی SolidWorks (چرا اینقدر محبوبه؟):

1. مدل‌سازی سه‌بعدی سریع و آسان (Part Design & Assembly Design):

• SolidWorks رابط کاربری بسیار دوستانه‌ای دارد و یادگیریش نسبت به CATIA خیلی راحت‌تر است. این یعنی می‌توانید سریع‌تر به آن مسلط بشوید و شروع به کار کنید. مثل این که به جای هواپیما، با یه ماشین اسپرت مدرن رانندگی کنید!
• برای طراحی قطعات مکانیکی با هندسه‌های استاندارد و مونتاژهای نسبتاً پیچیده عالی است.
• ویژگی‌های جالبی مثل “Sheet Metal” (ورق‌کاری) و “Weldments” (جوشکاری) دارد که طراحی این نوع سازه‌ها رو خیلی آسون می‌کند.

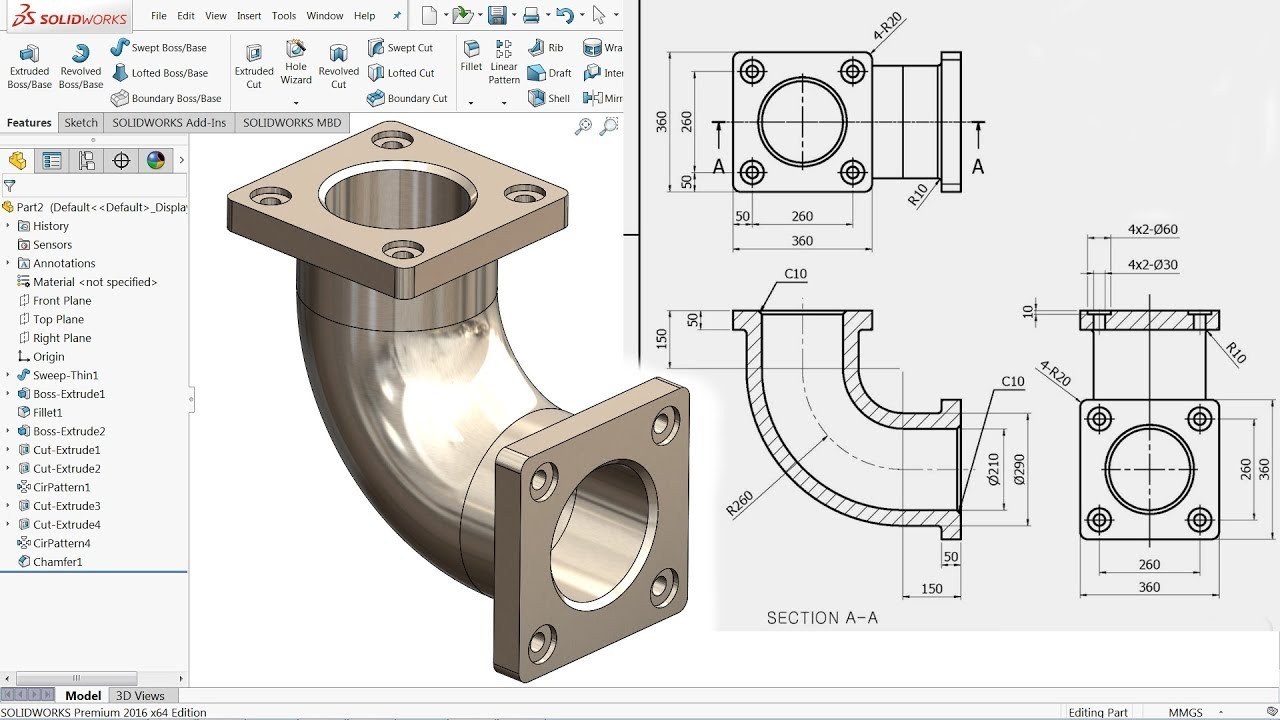

2. ایجاد نقشه‌های دو‌بعدی (Drawing):

• SolidWorks در تولید نقشه‌های دو‌بعدی دقیق و مطابق با استانداردهای مهندسی بسیار قوی است. می‌توانید از مدل سه‌بعدی سریعاً نقشه‌های اجرایی بسازید.

3. تحلیل و شبیه‌سازی (SolidWorks Simulation):

• قابلیت‌های تحلیل المان محدود (FEA) داخلی دارد که بهت اجازه میدهد مقاومت، تنش، تغییر شکل و حتی جریان سیالات رو در مدل‌هات بررسی کنید. این قابلیت برای بهینه‌سازی طراحی و پیش‌بینی عملکرد محصول بسیار مفید است.
• نسخه‌های پیشرفته‌تر آن قابلیت‌های شبیه‌سازی دینامیکی (Motion Study) هم دارند که می‌تونی حرکت قطعات رو توی مونتاژ شبیه‌سازی کنید.

4. رندرینگ واقع‌گرایانه (Photo View 360 & Visualize):

• SolidWorks می‌تواند تصاویر بسیار واقع‌گرایانه‌ای از مدل‌هایت بسازد که برای بازاریابی و ارائه محصول عالی است. می‌توانید محصول را قبل از ساخته شدن، با کیفیت بالا به مشتری نشون بدهید. مثل عکاسی حرفه‌ای از یه محصول!

5. مدیریت داده‌های طراحی (PDM - Product Data Management):

• نسخه SolidWorks PDM به شرکت‌ها کمک می‌کند تا فایل‌های طراحی رو به طور متمرکز مدیریت کنند، نسخه‌بندی کنند و از بروز خطاهای ناشی از فایل‌های قدیمی جلوگیری کنند.

چه کسانی از SolidWorks استفاده می‌کنند؟

• طراحان محصولات مصرفی
• شرکت‌های تولیدکننده ماشین‌آلات صنعتی کوچک و متوسط
• مهندسان مکانیک در صنایع مختلف (ساخت و تولید، ابزارسازی)
• دانشجویان و مراکز آموزشی

مزایای SolidWorks:

• رابط کاربری دوستانه: یادگیری آسان و سریع.
• هزینه کمتر: لایسنس آن نسبت به CATIA ارزان‌تر است (هرچند هنوز هم گران است!).
• جامعیت مناسب: برای بسیاری از کاربردهای مهندسی کافی است.
• پشتیبانی قوی: جامعه کاربری بزرگ و منابع آموزشی فراوان.
• افزونه‌های متنوع: قابلیت‌های اضافی زیادی از طریق افزونه‌ها قابل دسترس است.

معایب SolidWorks:

• محدودیت در پروژه‌های بسیار بزرگ: برای مونتاژهای با ده‌ها هزار قطعه یا طراحی‌های بسیار پیچیده سطوح، ممکن است کند شود یا به اندازه CATIA قدرتمند نباشد.
• کمتر مناسب برای سطوح پیچیده: برای طراحی سطوح بسیار منحنی و آیرودینامیک (مثل بدنه هواپیما) به اندازه CATIA تخصصی نیست.
• وابستگی به ویندوز: فقط روی ویندوز کار می‌کند.

CATIA در مقابل SolidWorks: جنگ غول‌ها یا دو دوست؟ ⚔️🤝

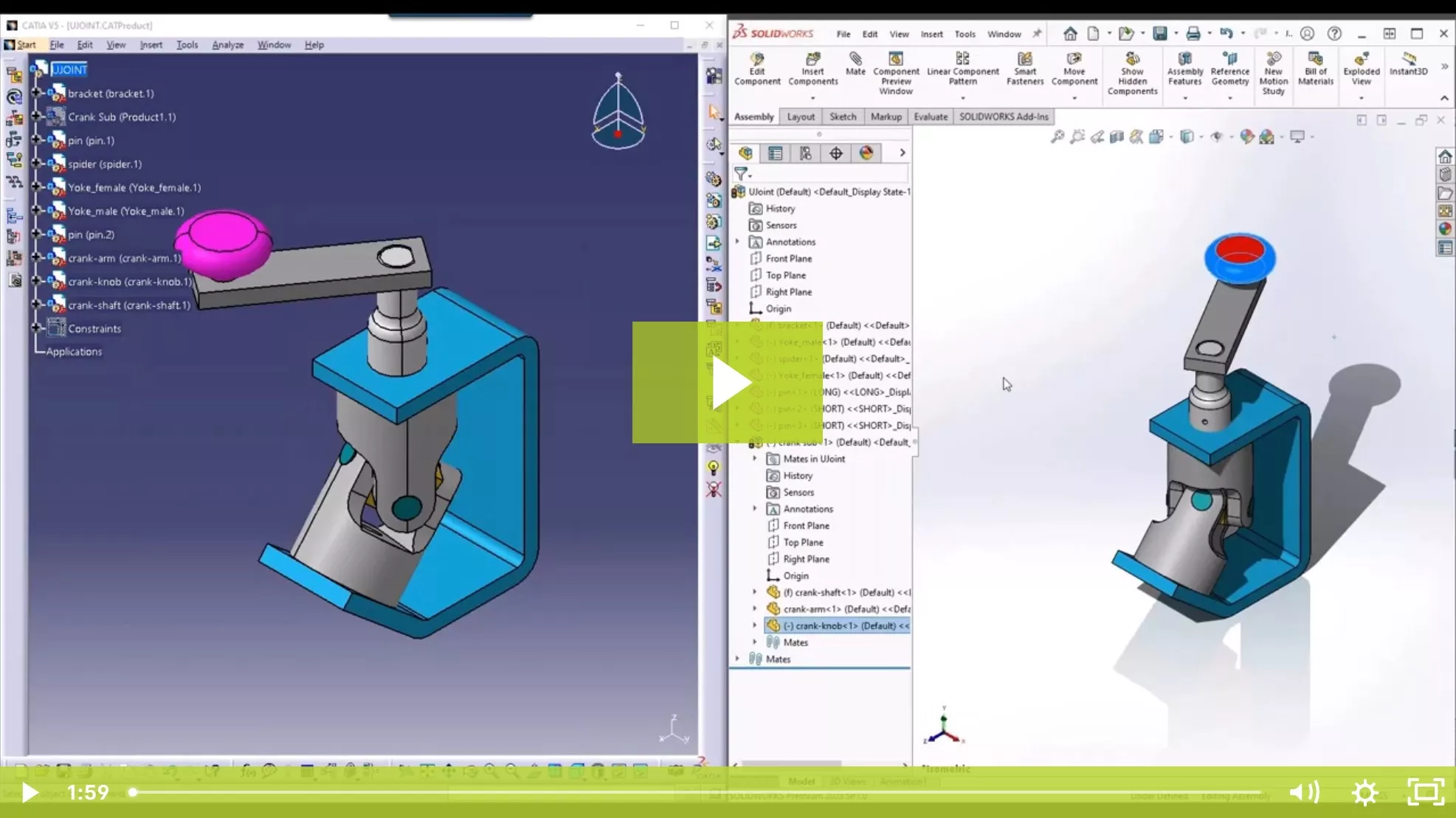

مقایسه CATIA و SolidWorks

نکته طنز: اگه CATIA رو “مرسدس بنز” یا “بوئینگ” دنیای CAD در نظر بگیریم، SolidWorks “تویوتا کمری” یا “تسلا مدل 3”است. هر دو عالی‌اند، اما برای نیازهای مختلف!

نتیجه‌گیری نهایی (بدون چتر نجات!):

هم CATIA و هم SolidWorks ابزارهای فوق‌العاده‌ای هستند که هر کدام در جایگاه خودشان بی‌رقیبند.

• اگر در یک شرکت بزرگ کار می‌کنید که نیاز به طراحی‌های بسیار پیچیده، مدیریت پروژه در مقیاس عظیم و یکپارچگی کامل با فرآیندهای تولید پیشرفته دارد، CATIA انتخاب درستی است. این نرم‌افزار بیشتر برای متخصصانی است که سال‌هاست در یک حوزه خاص کار می‌کنند و نیاز به دقیق‌ترین و قدرتمندترین ابزارها دارند.
• اگر یک مهندس یا طراح هستید که در یک شرکت متوسط یا کوچک کار می‌کنید، یا تازه وارد دنیای طراحی سه‌بعدی شدید، و به دنبال یک ابزار قدرتمند، کاربرپسند و با قابلیت‌های وسیع برای طراحی قطعات مکانیکی و محصولات هستید، SolidWorks بهترین گزینه خواهد بود. این نرم‌افزار کمک می‌کند ایده‌ها را سریع‌تر به واقعیت تبدیل کنید و در اکثر صنایع تولیدی می‌توانید از آن استفاده کنید.

انتخاب بین این دو، بستگی به نیازها، اندازه پروژه و البته میزان بودجه‌ای دارد که در اختیار تو است. 🛠️🎨

شیرجه عمیق‌تر به دنیای CATIA: مهندسی پیشرفته در اوج! 🌌

فرض کنید CATIA مثل یه شهر بزرگ و پیچیده با کلی محله و خیابون و آسمون‌خراش است. هر ماژولش یه محله‌ است که درون آن تخصص‌های مختلفی ارائه میشود.

ماژول‌های کلیدی و تخصصی CATIA (که باعث تمایزش میشود):

1. Generative Shape Design (GSD) و Free Style Shaper:

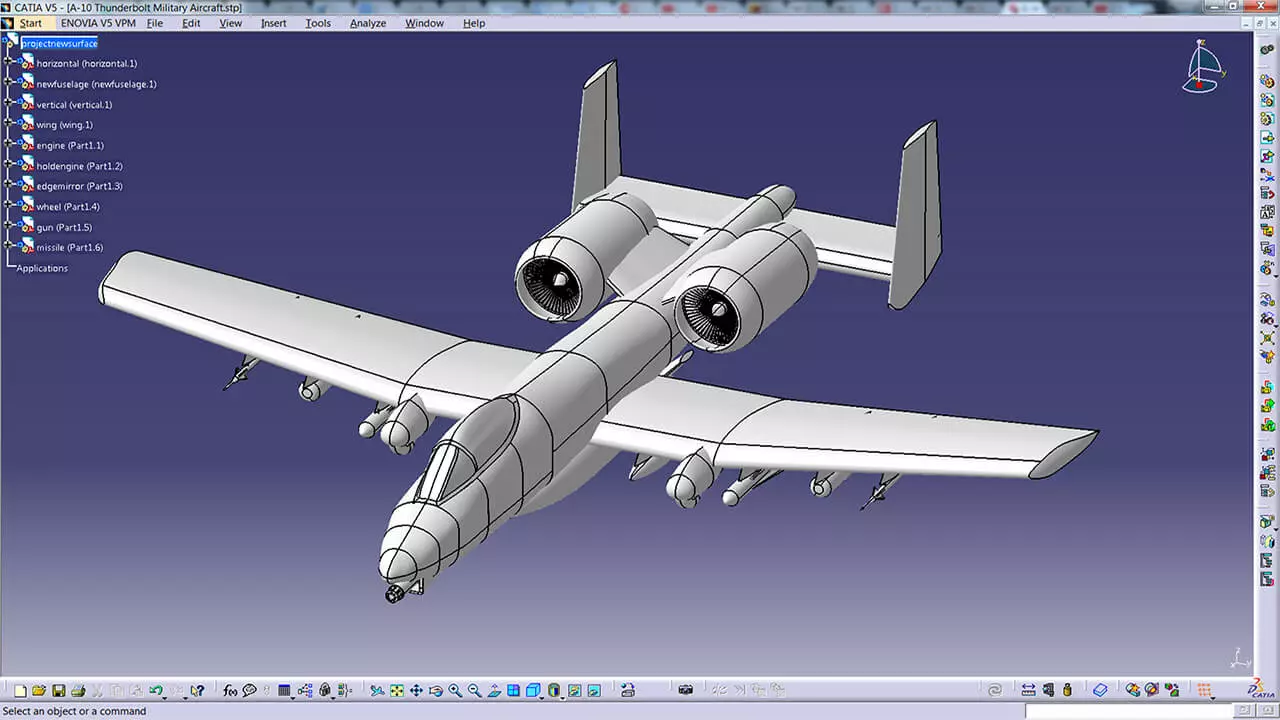

• اینجا جایی است که CATIA واقعاً می‌درخشد! اگه بخواهید سطوح بسیار پیچیده و آیرودینامیک مثل بدنه هواپیما، کاپوت ماشین‌های لوکس، یا حتی قالب‌های پلاستیکی با انحناهای خاص رو طراحی کنید، این ماژول‌ها بهترین دوستت هستند.
• فرق آن با SolidWorks چیه؟ SolidWorks هم ماژول Surface Design دارد، ولی GSD کاتیا قدرت و انعطاف‌پذیری بی‌نظیری برای ایجاد و ویرایش سطوح کلاس A (سطوحی که کاملاً صاف و بدون عیب و نقص به نظر می‌رسند و در خودروسازی و هوافضا بسیار مهم هستند) دارد. اینجا به آن میگوییند “Mastering the Curves” (استاد شدن در انحناها!).

2. Assembly Design (مونتاژ):

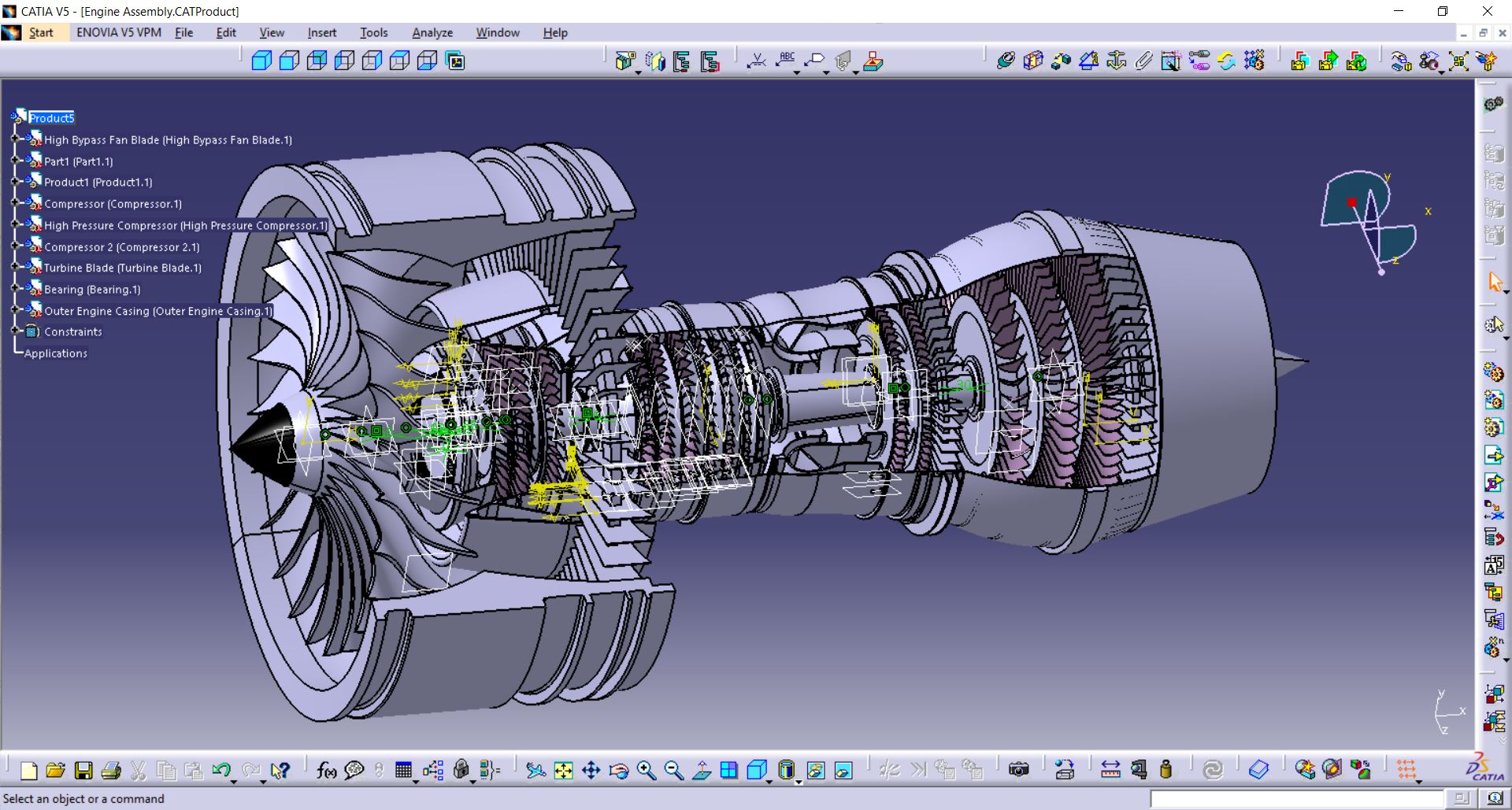

• شاید بگویید خب SolidWorks هم مونتاژ دارد، اما مونتاژ CATIA برای مدیریت هزاران قطعه در یک مجموعه بسیار پیچیده (مثل یه موتور جت کامل یا یه کارخانه) طراحی شده است. قابلیت‌هایی مثل “Digital Mock-Up” (DMU) به مهندسان اجازه میدهد کل مجموعه را به صورت مجازی بررسی کنند و تداخلات احتمالی رو پیدا کنند، قبل از اینکه حتی یک پیچ هم بسته بشود. فکر کنید یه شهر را قبل از ساخت، با جزئیات کامل در کامپیوترتان ببینید و هر مشکلی را از قبل حل کنید!

3. Kinematics (مکانیک):

• این ماژول به شما اجازه میدهد حرکت قطعات متحرک رو شبیه‌سازی کنید. مثلاً چطور یک ربات بازوش رو حرکت میدهد، یا چطور یک مکانیزم گیربکس کار می‌کند. این قابلیت برای طراحی سیستم‌های دینامیکی و اطمینان از عملکرد صحیح اون‌ها قبل از تولید فیزیکی، بسیار حیاتی است.

4. Generative Structural Analysis (تحلیل ساختاری):

• ماژول تحلیل CATIA، که معمولاً به صورت یکپارچه با طراحی کار می‌کند، به مهندسین اجازه میده تنش، کرنش و تغییر شکل قطعات رو تحت بارهای مختلف بررسی کنند. این یعنی می‌توانند مطمئن بشوند که قطعه‌ای که طراحی کردند، بدون شکستگی یا تغییر شکل دائمی، کارایی لازم رو دارد.

5. Human Builder (طراحی ارگونومیک):

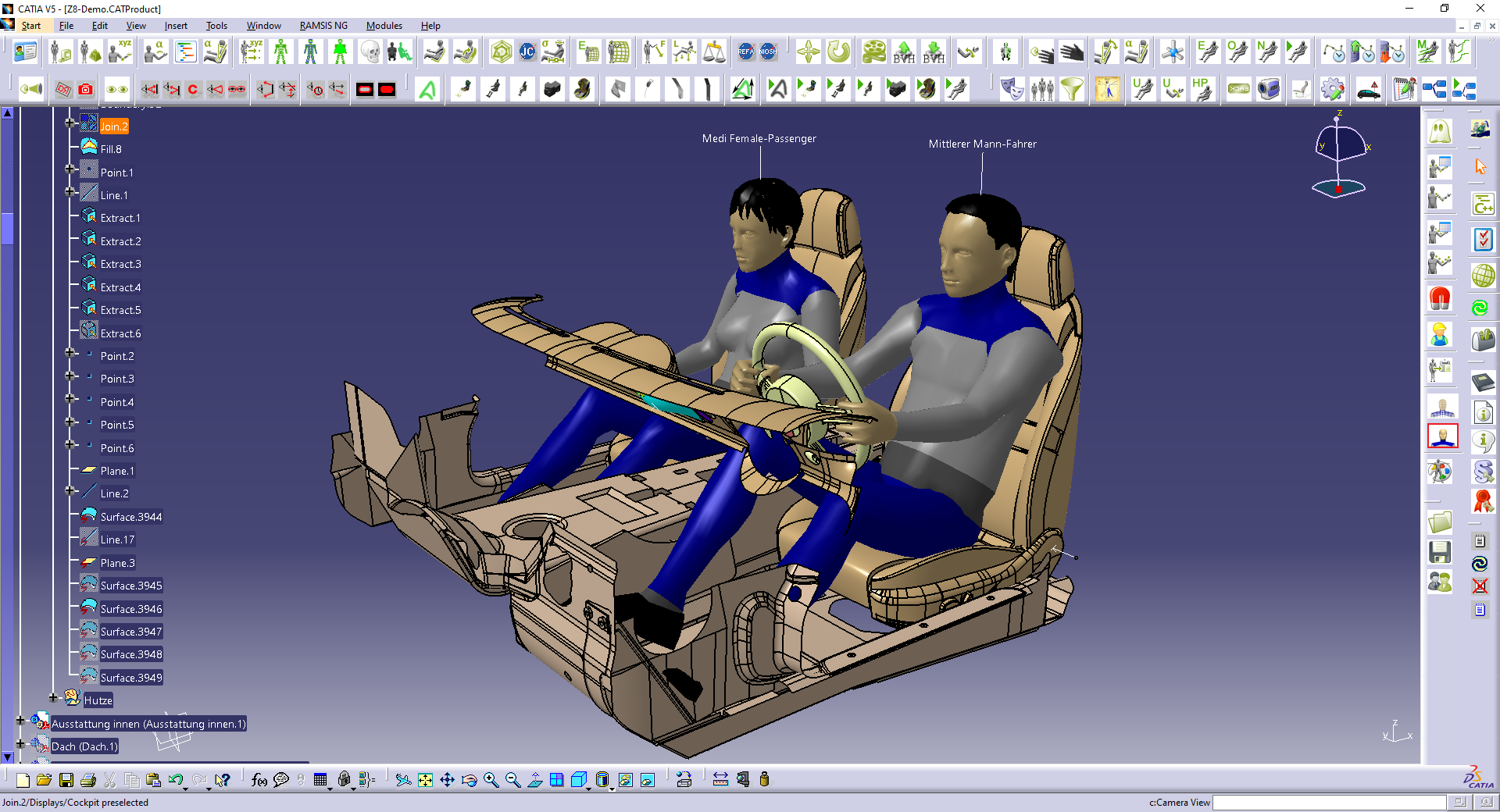

• این یکی خیلی جالبه! CATIA اجازه میدهد یک مدل مجازی از انسان (مرد، زن، با ابعاد مختلف) رو وارد طراحیتان کنید و بررسی کنید که آیا طراحی شما برای استفاده انسان ارگونومیک است یا نه. مثلاً آیا راننده به راحتی به دکمه‌ها دسترسی دارد، یا آیا صندلی راحت است. این برای طراحی داخلی خودرو، کابین خلبان، یا هر محصولی که انسان باهاش تعامل دارید، فوق‌العاده‌ است.

6. Electrical Harness Design (طراحی سیم‌کشی):

• در صنایعی مثل خودروسازی و هوافضا، سیم‌کشی‌ها (Harnesses) بسیار پیچیده و طولانی هستند. این ماژول به طور تخصصی برای طراحی مسیر کابل‌ها، جانمایی کانکتورها و مدیریت اتصالات الکتریکی طراحی شده اند.

چرا CATIA انقدر گرونه و سخته؟

دلیلش این است که CATIA یک پلتفرم “ماژولار” است. یعنی شما برای هر قابلیت تخصصی که نیاز دارید، باید یک ماژول جداگانه تهیه کنید. این باعث میشه برای یک شرکت بزرگ که نیاز به تمام این قابلیت‌ها دارد، هزینه بسیار بالا برود. همچنین، هر ماژول خودش یک دنیای جداگانه از دستورات و منطق دارد که باید یاد گرفته بشود، و این باعث میشه منحنی یادگیری (Learning Curve) CATIA بسیار شیب‌دار باشد. مثل این است که بخواهید همه سازهای یک ارکستر سمفونیک رو خودتان به تنهایی یاد بگیرید و اجرا کنید!

شیرجه عمیق‌تر به دنیای SolidWorks: کاربرپسندی و کارایی! ✨

حالا SolidWorks رو تصور کنید که یه کارگاه مدرن و مجهز با همه ابزارهای لازم برای یه مهندس یا طراح. همه چیز سر جای خودش است و استفاده از آن راحت است.

ماژول‌ها و قابلیت‌های SolidWorks (که آن را محبوب کرده است):

1. Feature-based, Parametric Modeling (مدل‌سازی پارامتریک بر پایه ویژگی‌ها):

• این یعنی هر تغییری که در ابعاد یک ویژگی (مثل قطر یک سوراخ یا طول یک ضلع) ایجاد کنید، بقیه طراحی به صورت هوشمند به اون تغییر واکنش نشون میدهند. این برای ایجاد تغییرات سریع و تکراری در طراحی فوق‌العاده‌ است.
• فرقش با CATIA؟ CATIA هم پارامتریک است، اما SolidWorks این قابلیت رو به شکلی کاربرپسندتر و با خطاهای کمتر برای کاربران روزمره پیاده‌سازی کرده است.

2. Sheet Metal Design (طراحی ورق‌کاری):

• این ماژول به طور خاص برای طراحی قطعات ساخته شده از ورق فلز (مثل بدنه کیس کامپیوتر، جعبه‌های الکترونیکی، یا قطعات لوازم خانگی) طراحی شده است. می‌توانید به راحتی خم‌ها، برش‌ها و فرم‌های لازم رو ایجاد کنید و در نهایت، مدل رو به حالت “گسترده” (Flat Pattern) تبدیل کنید تا برای برش لیزر یا پانچ آماده بشود. این برای تولید صنعتی بسیار مهم است.

3. Weldments (طراحی سازه‌های جوشی):

• اگه قرار باشد سازه‌های فلزی مثل فریم ماشین‌آلات، میز کار یا سازه‌های ساختمانی طراحی کنید، Weldments SolidWorks کار را خیلی راحت می‌کند. می‌توانید پروفیل‌های استاندارد رو انتخاب کنید و SolidWorks به صورت خودکار گوشه‌ها رو برش میدهد و طول مورد نیاز هر پروفیل رو هم حساب می‌کند.

4. Mold Tools (ابزارهای قالب‌سازی):

• برای کسانی که در صنعت پلاستیک و قالب‌سازی کار می‌کنند، این ماژول بسیار مفید است. بهت کمک می‌کنه صفحات قالب (Cavity و Core) رو از روی قطعه پلاستیکی طراحی کنید، خط جدایش (Parting Line) رو تعیین کنید و حتی سیستم راهگاه (Runner System) رو مدل کنید.

5. Routing (طراحی مسیر لوله‌کشی و سیم‌کشی):

• در SolidWorks هم می‌توانید مسیر لوله‌ها، کابل‌ها و داکت‌ها رو طراحی کنید. این برای صنایع مختلف مثل سیستم‌های هیدرولیک، پنوماتیک یا حتی سیم‌کشی داخل ماشین‌آلات استفاده میشود. هرچند به پیچیدگی Electrical Harness CATIA نیست، اما برای بسیاری از کاربردها کافی است.

6. Simulation & Flow Simulation (شبیه‌سازی و شبیه‌سازی جریان):

• SolidWorks Simulation یک ابزار تحلیل المان محدود (FEA) قدرتمند است که کاملاً با محیط طراحی یکپارچه شده است. یعنی می‌توانید همانجا که طراحی می‌کنید، تحلیل هم بکنید. SolidWorks Flow Simulation هم به شما اجازه میدهد جریان سیالات (آب، هوا و…) را در داخل یا اطراف قطعات و مونتاژها شبیه‌سازی کنید. این برای طراحی فن‌ها، سیستم‌های تهویه، یا هر چیزی که با مایعات یا گازها سروکار دارد، عالی است.

7. Motion Study (مطالعه حرکت):

• به شما اجازه میدهد حرکت و دینامیک مکانیزم‌های خودت رو بررسی کنید، نیروها و گشتاورها رو محاسبه کنید و حتی انیمیشن‌های حرکتی ایجاد کنید. این برای درک بهتر عملکرد محصول و بهینه‌سازی اون بسیار مفید است.

چرا SolidWorks انقدر کاربرپسنده؟

دلیل اصلیش “فلسفه طراحی” SolidWorks است. این نرم‌افزار از ابتدا با هدف سهولت استفاده و کاربرپسندی طراحی شده است. رابط کاربری گرافیکی (GUI) آن بسیار بصری است، آیکون‌ها و منوها منطقی چیده شده‌اند و دستورات به گونه‌ای طراحی شده‌اند که با کمترین کلیک و پیچیدگی، به نتیجه برسید.مثل این که یه ماشین اسپرت مدرن بخرید که همه دکمه‌ها و اهرم‌هاش دقیقاً جایی هستند که انتظار دارید!

جمع‌بندی بیشتر: چه کسی باید کدام را انتخاب کند؟ 🤔

به طور خلاصه، اگه بخواهیم با یک مثال از دنیای خودروسازی جلو برویم:

• CATIA: نرم‌افزاری است که مهندس های بوئینگ (Boeing) برای طراحی بال هواپیما یا مهندسای فراری (Ferrari) برای طراحی آیرودینامیک بدنه ماشین مسابقه استفاده می‌کنند. اینجا دقت بی‌نهایت، پیچیدگی هندسی و یکپارچگی با فرآیندهای تولید بسیار بزرگ و حساس حرف اول را میزند. اگه شرکت شما توانایی مالی و تیم مهندسی بسیار متخصص دارد و در پروژه‌های “ابر-پیچیده” فعالیت می‌کنید، CATIA انتخاب شماست.
• SolidWorks: نرم‌افزاری است که مهندس های شرکت‌هایی مثل Dyson برای طراحی جاروبرقی‌های پیشرفته، یا مهندسای یک شرکت تولیدکننده ماشین‌آلات کشاورزی برای طراحی تراکتورهای جدیدشان استفاده می‌کنند. اینجا سرعت طراحی، سهولت در ایجاد تغییرات، توانایی تحلیل‌های استاندارد و تولید سریع نقشه‌های اجرایی اهمیت دارد. اگه شرکت شما در مقیاس متوسط تا بزرگ فعالیت می‌کند، به دنبال بهره‌وری بالا و زمان عرضه به بازار (Time-to-Market) کوتاه هستید، SolidWorks رفیق راه شماست.

نکته آخر: هر دو نرم‌افزار در حال تکامل هستند. Dassault Systèmes (شرکت مادر هر دو) همیشه در تلاش است تا قابلیت‌های CATIA رو کاربرپسندتر و SolidWorks رو قدرتمندتر کند. همچنین، هم CATIA و هم SolidWorks دارای اکوسیستم‌های گسترده‌ای از افزونه‌ها (Add-ins) هستند که قابلیت‌های آن‌ها را حتی بیشتر هم گسترش می‌دهند، از رندرینگ پیشرفته تا ابزارهای تولید CAM.

فلسفه طراحی و بازار هدف: ریشه‌های تفاوت CATIA و SolidWorks 🌱

CATIA: مهندسی به سبک لوکس و جامع (Enterprise-level PLM) 🚀

• هدف اصلی: CATIA از ابتدا برای پاسخگویی به نیازهای فوق‌العاده پیچیده صنایع بزرگ و چند ملیتی توسعه یافت. هدفش این بود که یک پلتفرم جامع و یکپارچه برای تمام مراحل چرخه عمر محصول (Product Lifecycle Management - PLM) ارائه بدهد. این یعنی از طراحی مفهومی، تا مهندسی جزئیات، شبیه‌سازی، تولید، مونتاژ، و حتی خدمات پس از فروش.
• ساختار ماژولار و یکپارچه:
• CATIA مثل یه شهر بزرگ با زیرساخت‌های بسیار قوی و پیچیده است. هر محله (ماژول) تخصص خاص خودش رو داره، اما همه این محله‌ها از طریق یک شبکه پیشرفته (پلتفرم 3DEXPERIENCE) به هم وصل هستند. این یکپارچگی به این معنی است که اطلاعات طراحی از یک ماژول به ماژول دیگه به راحتی و بدون نیاز به تبدیل فرمت منتقل میشود، که در پروژه‌های عظیم با هزاران مهندس و طراح، حیاتی است.
• مثلاً، اگه شما یه قطعه‌ای رو در محیط Generative Shape Design طراحی کنید، مهندس تحلیلگر می‌تواند همان لحظه بدون هیچ مشکلی آن رو وارد محیط تحلیل کند و نتایج رو در بستر همون پلتفرم ببیند. این “همکاری همزمان” و “یکپارچگی داده” از نقاط قوت بی‌نظیر CATIA است.
• پلتفرم 3DEXPERIENCE:
• این پلتفرم در واقع قلب تپنده اکوسیستم Dassault Systèmes است. CATIA یکی از “برندها” یا “اپلیکیشن‌ها” در دل این پلتفرم است. هدف 3DEXPERIENCE اینه که تمام جوانب یک کسب و کار (از طراحی و مهندسی تا فروش و بازاریابی) را در یک محیط سه‌بعدی و داده‌محور یکپارچه کند. این برای شرکت‌های بسیار بزرگ که نیاز به مدیریت و هماهنگی فوق‌العاده بالا دارند، ضروری است.
• روش طراحی (Design Methodology):
• CATIA بیشتر بر “طراحی از بالا به پایین” (Top-Down Design) تمرکز دارد. یعنی اول کلیات و محدودیت‌های بزرگ محصول تعریف میشود، بعد به تدریج جزئیات طراحی میشود. این روش برای پروژه‌های پیچیده که نیاز به هماهنگی بین ده‌ها زیرسیستم دارن، کارآمدتر است.

SolidWorks: کارایی، دسترس‌پذیری و سهولت (Mid-market Desktop CAD) 🛠️

• هدف اصلی: SolidWorks در ابتدا با هدف ارائه یک راه حل CAD سه‌بعدی قدرتمند اما کاربرپسند و مقرون‌به‌صرفه برای مهندسین مکانیک و طراحان محصول در شرکت‌های کوچک و متوسط (SMBs) ایجاد شد. فلسفه‌اش این بود که CAD سه‌بعدی رو از انحصار شرکت‌های بزرگ خارج کند و اون رو در دسترس طیف وسیع‌تری از کاربران قرار بدهد.
• ساختار یکپارچه دسکتاپ:
• SolidWorks بیشتر به عنوان یک نرم‌افزار “دسکتاپ‌محور” شناخته میشود. یعنی تمام قابلیت‌ها و ماژول‌ها (CAD, CAM, CAE) در یک محیط واحد و اغلب به صورت “Plug-in” (افزونه) در دسترس کاربر قرار می‌گیرند. این ساختار برای یک کاربر یا تیم کوچک، مدیریت و یادگیری رو آسون‌تر می‌کند.
• البته، SolidWorks هم ابزارهایی برای مدیریت داده‌ها (مثل SolidWorks PDM) و همکاری در محیط‌های ابری (مثل 3DEXPERIENCE Works) دارد، اما هسته اصلی آن همچنان بر تجربه کاربری دسکتاپ متمرکز است.
• روش طراحی:
• SolidWorks بیشتر با رویکرد “طراحی از پایین به بالا” (Bottom-Up Design) سازگار است. یعنی ابتدا قطعات جداگانه طراحی میشوند و سپس در یک مونتاژ به هم متصل میشوند. این روش برای طراحی محصولات با پیچیدگی متوسط که اجزای اون‌ها به صورت مستقل قابل تعریف هستند، بسیار کارآمد و سریع‌تر است.
• جامعه کاربری و پشتیبانی:
• SolidWorks دارای یکی از بزرگترین و فعال‌ترین جوامع کاربری در بین نرم‌افزارهای CAD است. این یعنی شما می‌توانید به راحتی آموزش، پشتیبانی، منابع و حتی مشاغل مرتبط رو پیدا کنید. این موضوع برای کاربرانی که تازه شروع به کار کردن یا نیاز به کمک سریع دارن، یک مزیت بسیار بزرگ است.

معماری نرم‌افزاری و موتور هندسی: زیر پوست این دو غول 💻

تفاوت در فلسفه طراحی به تفاوت‌های عمیق‌تری در معماری نرم‌افزاری و حتی “موتور هندسی” که این نرم‌افزارها ازش استفاده می‌کنند، منجر میشه:

CATIA: ACIS و CGR و موتور اختصاصی داسو

• ACIS Kernel: CATIA در گذشته از یک هسته هندسی (Geometric Kernel) به نام ACIS استفاده می‌کرد، که یک استاندارد صنعتی برای مدل‌سازی جامدات (Solid Modeling) بود.
• Proprietary Kernel: اما Dassault Systèmes به تدریج هسته هندسی اختصاصی خودش رو توسعه داد که بهش “Geometric Modeler” گفته میشود. این هسته اختصاصی به CATIA اجازه میدهد تا با دقت فوق‌العاده بالا (که برای سطوح کلاس A حیاتیه) و پیچیدگی هندسی بی‌نظیر کار کند. این موتور به CATIA امکان می‌دهد تا با دقت بسیار زیاد، سطوح خمیده و پیچیده را تعریف و کنترل کند، که در صنایعی مانند خودروسازی و هوافضا، که هر میلی‌متر اهمیت دارد، ضروری است.
• CGR (CATIA Graphical Representation): CATIA از فرمت فایل CGR برای نمایش مدل‌های بزرگ در محیط‌های مونتاژ استفاده می‌کند. این فرمت بهینه شده اجازه می‌ده تا مونتاژهای بسیار بزرگ (حتی تا صدهزار قطعه!) با عملکرد مناسب و سرعت بالا نمایش داده بشوند، بدون اینکه نیاز باشد تمام جزئیات هندسی بارگذاری بشود. مثل این که شما از یک ماکت سبک وزن برای بررسی کلیات استفاده کنید، بدون اینکه مجبور باشید کل کشتی رو جابجا کنید.

SolidWorks: Parasolid Kernel (قوی و منعطف)

• Parasolid Kernel: SolidWorks از هسته هندسی “Parasolid” استفاده می‌کند که توسط شرکت Siemens توسعه داده شده و یکی از قدرتمندترین و پرکاربردترین هسته‌های هندسی در صنعت CAD محسوب میشود.
• مزایای Parasolid: Parasolid به SolidWorks امکان میدهد تا مدل‌سازی جامد (Solid Modeling) را به شکلی بسیار قوی، پایدار و قابل اعتماد انجام بدهد. این هسته همچنین قابلیت‌های سطح‌سازی (Surfacing) بسیار خوبی دارد و به خوبی با نرم‌افزارهای دیگه که از Parasolid استفاده می‌کنند، سازگار است (این را برای تبادل فایل خیلی مهم می‌کند).
• Direct Editing: به لطف Parasolid، SolidWorks قابلیت “Direct Editing” رو هم ارائه میدهد. این قابلیت به شما اجازه میدهد بدون نیاز به تغییر تاریخچه طراحی (Feature Tree)، مستقیماً روی مدل هندسی تغییرات ایجاد کنید. این برای کار با فایل‌هایی که از نرم‌افزارهای دیگه وارد شدند (که تاریخچه طراحی ندارند) یا برای ایجاد تغییرات سریع، خیلی مفید است.

آینده و تکامل: ابری شدن و یکپارچگی ☁️

هر دو نرم‌افزار در حال حرکت به سمت پلتفرم‌های ابری و یکپارچگی بیشتر هستن، اما با رویکردهای متفاوت:

• CATIA و 3DEXPERIENCE: آینده CATIA به طور جدایی‌ناپذیری با پلتفرم 3DEXPERIENCE گره خورده است. Dassault Systèmes در حال ترغیب شرکت‌ها به استفاده از نسخه‌های ابری و پلتفرم‌محور CATIA است تا از تمام قابلیت‌های همکاری، مدیریت داده و هوش مصنوعی این پلتفرم بهره‌مند بشوند. این یعنی CATIA به یک ابزار “Enterprise” (سازمانی) تمام عیار تبدیل شده است.
• SolidWorks و 3DEXPERIENCE Works: SolidWorks هم به سمت فضای ابری حرکت می‌کند، اما با رویکردی که بیشتر به نفع کاربران کوچک و متوسط باشد. “3DEXPERIENCE Works” یک مجموعه از ابزارهای SolidWorks است که در بستر ابری 3DEXPERIENCE ارائه میشود و قابلیت‌هایی مثل PDM ابری، شبیه‌سازی پیشرفته‌تر و همکاری آنلاین رو فراهم می‌کند. این به کاربران SolidWorks اجازه میدهد تا از مزایای ابر بهره‌مند بشوند، بدون اینکه مجبور بشوند از محیط آشنای SolidWorks دست بکشند.

مثال‌های کاربردی بیشتر برای تمایز:

• طراحی داخلی هواپیما: شرکت ایرباس (Airbus) برای طراحی فضای داخلی کابین هواپیما (صندلی‌ها، پنل‌ها، سیستم‌های تهویه و…) از CATIA استفاده می‌کند. چرا؟ چون نیاز به دقت ارگونومیک بالا، مدیریت هزاران قطعه با ابعاد مختلف، و یکپارچگی کامل با طراحی سازه و سیستم‌های الکتریکی هواپیما دارد. اینجا SolidWorks هرچقدر هم قوی باشه، به دلیل مقیاس پروژه، پاسخگو نیست.
• طراحی محصولات مصرفی پیچیده: یک شرکت تولیدکننده ابزارهای برقی دستی (مثل دریل شارژی) ممکنه از SolidWorks برای طراحی بدنه ارگونومیک، مکانیسم‌های داخلی، و حتی سیم‌کشی‌های داخلی استفاده کنه. چرا؟ چون سرعت طراحی، قابلیت رندرینگ برای بازاریابی، و توانایی تحلیل‌های استاندارد برای اطمینان از استحکام قطعات، در اولویت هستن و SolidWorks همه این‌ها رو با سهولت و هزینه معقول ارائه میدهد.
